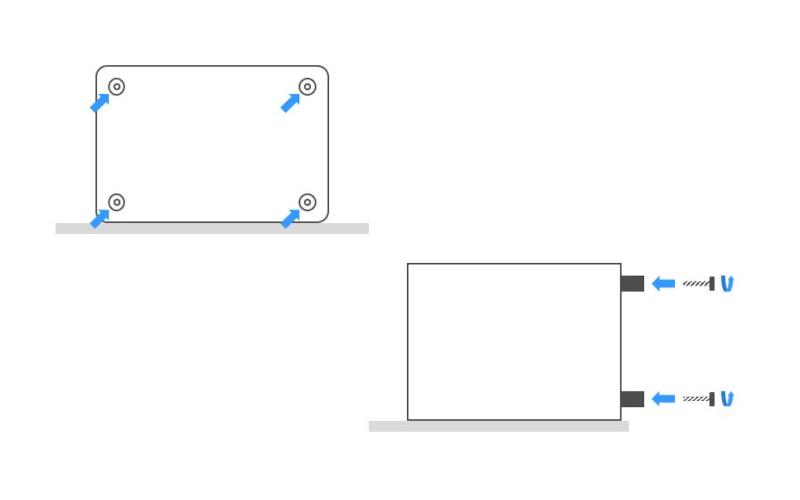

Schritt 1

Schraube vier der mitgelieferten Schraubfüße in das unterste Modul jedes Modul-Turms.

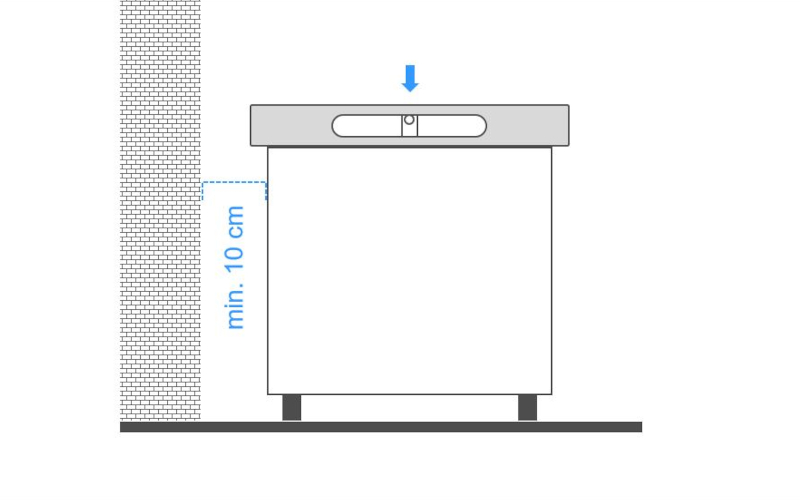

Schritt 2

Bringe das Modul am Aufstellungsort mithilfe der Schraubfüße in Waage. Beachte die erforderlichen Mindestabstände.

Schritt 3

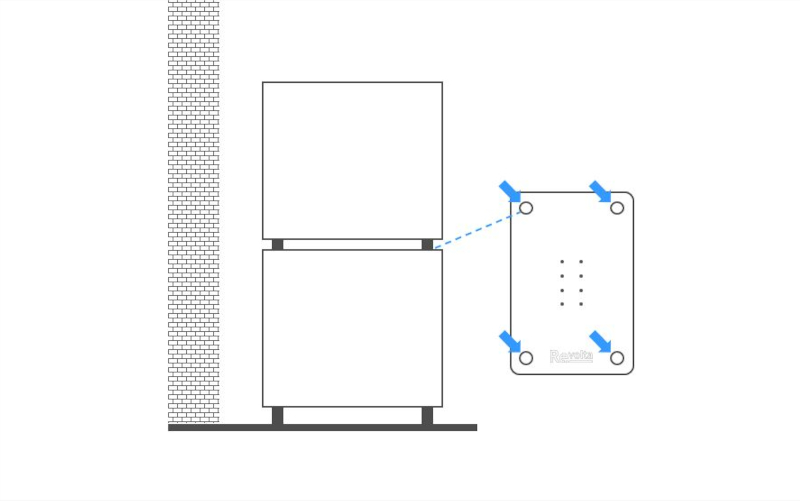

Platziere das zweite Modul standsicher auf dem ersten Modul, sodass die Füße in den dafür vorgesehenen Vertiefungen sitzen.

Schritt 4

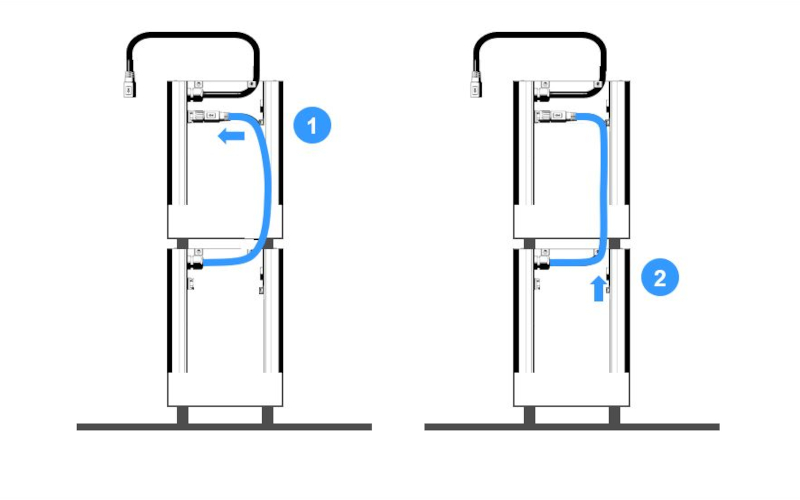

Schließe das Kabel des unteren Moduls an das zweite Modul an (1) und positioniere es dann im Kabeldurchlass (2).

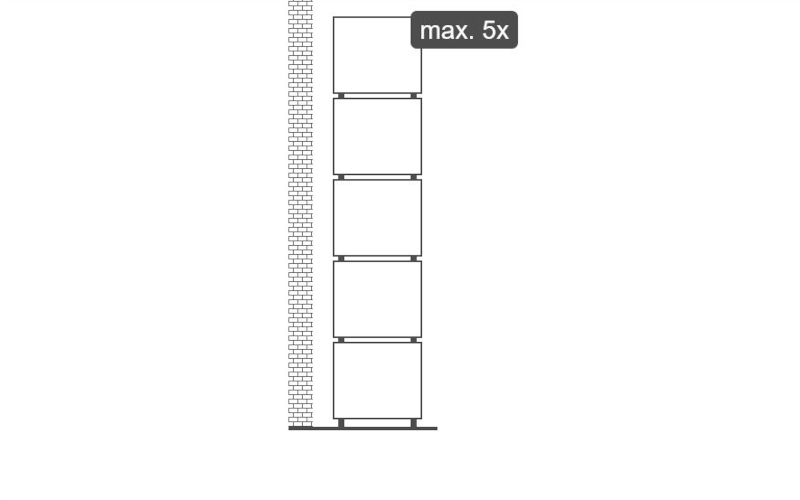

Schritt 5

Wiederhole die Schritte 3 und 4 für die weiteren Module des Turms. Staple maximal 5 Module aufeinander.

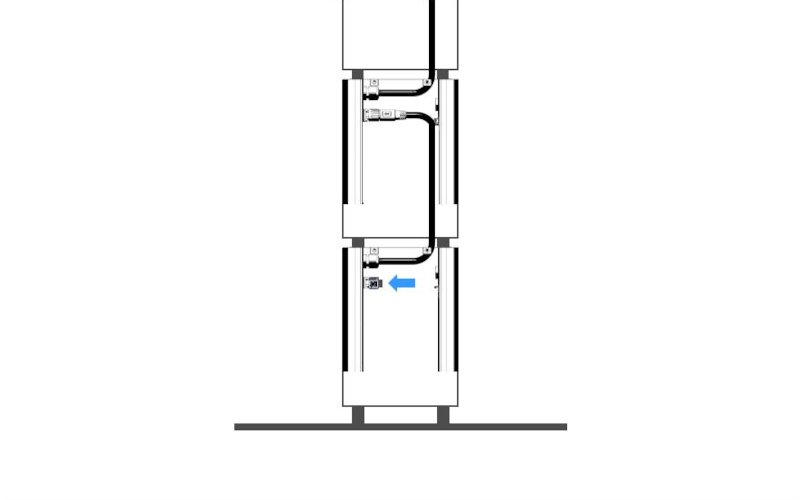

Schritt 6

Überspringe diesen Schritt, falls du noch einen weiteren Modul-Turm anschließen willst.
Bringe an dem nicht genutzten Anschluss des ersten Moduls die Endkappe an.

Zweiter Modulturm

Überspringe diesen Abschnitt, falls dein System nur einen Modul-Turm hat.

Schritt 7

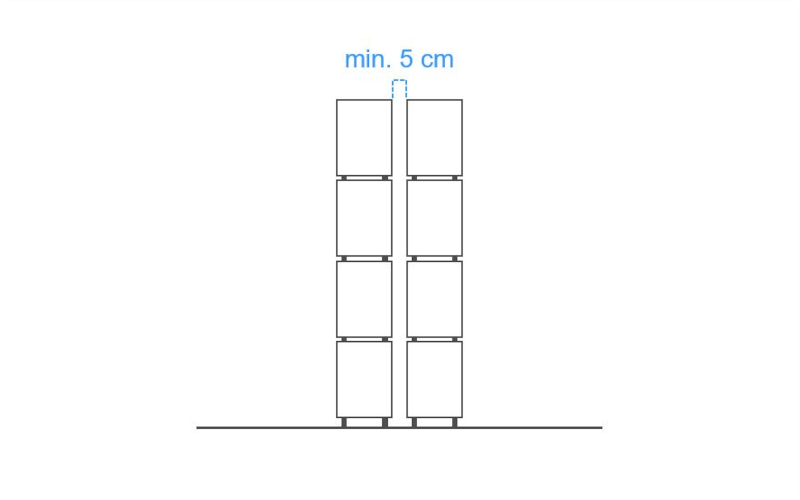

Falls das System mehr als 5 Module umfasst, bilde bitte zwei Türme. Beachte den Mindestabstand von 5 cm zwischen den Türmen.

Schritt 8

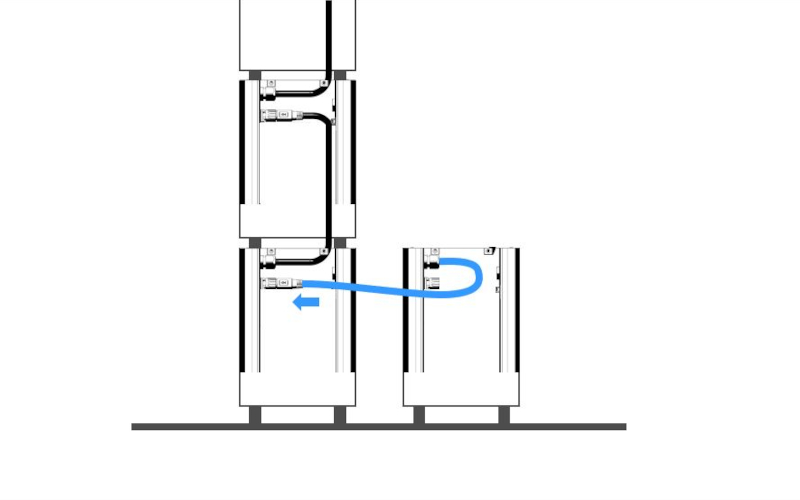

Schließe das Kabel vom untersten Modul des zweiten Turms am untersten Modul des ersten Turms an.

Schritt 9

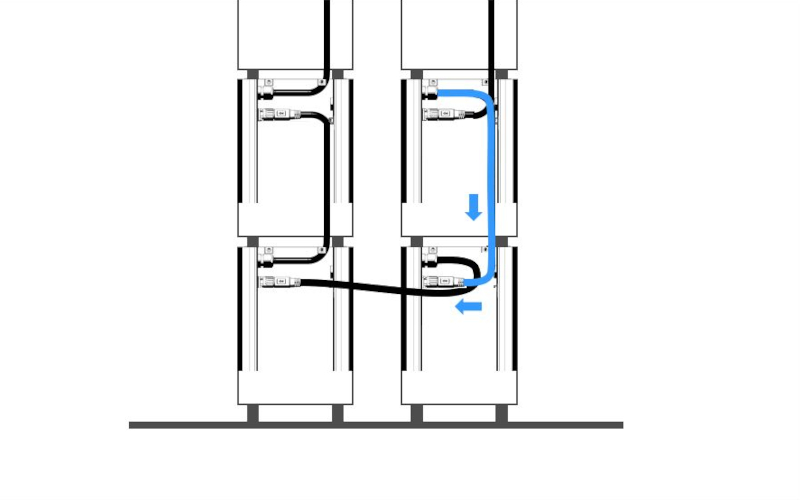

Schließe jedes weitere Modul an das vorherige an. Bringe beim letzten Modul die Endkappe an (siehe Schritt 6).

Steuereinheit anschließen

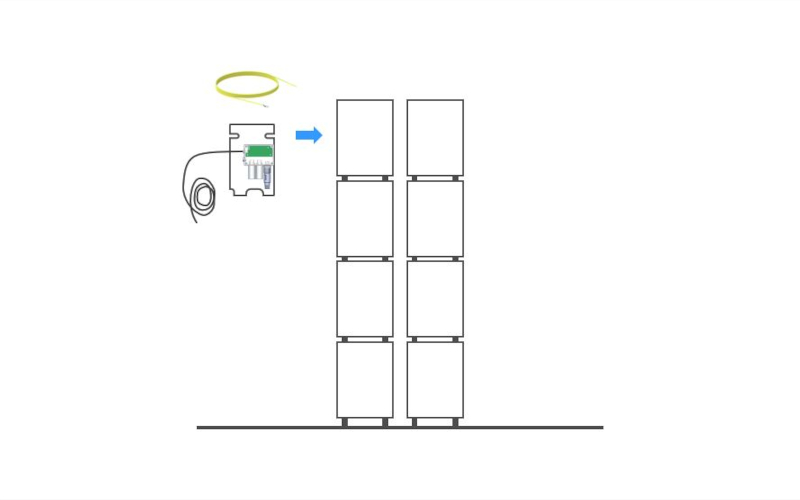

Schritt 10

Schließe nun am obersten Modul des ersten Turms das Erdungskabel und die Steuerungseinheit an.

Schritt 11

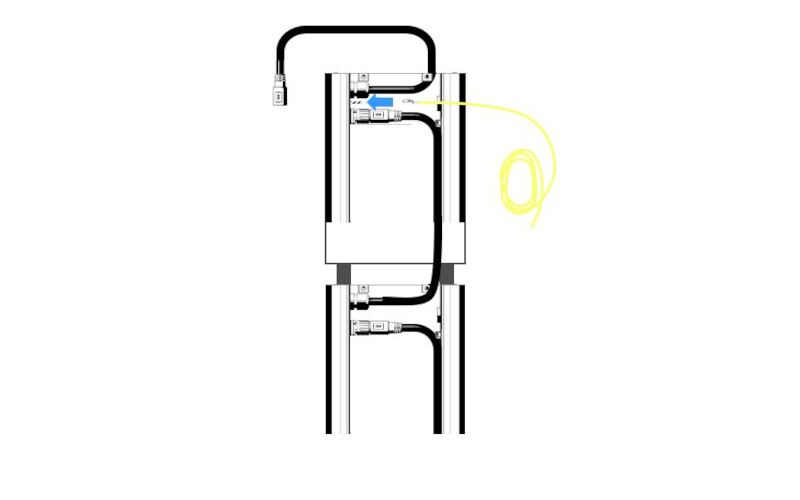

Bringe das Erdungskabel an der Erdungsschraube an und befestige es mit der mitgelieferten M4 Mutter.

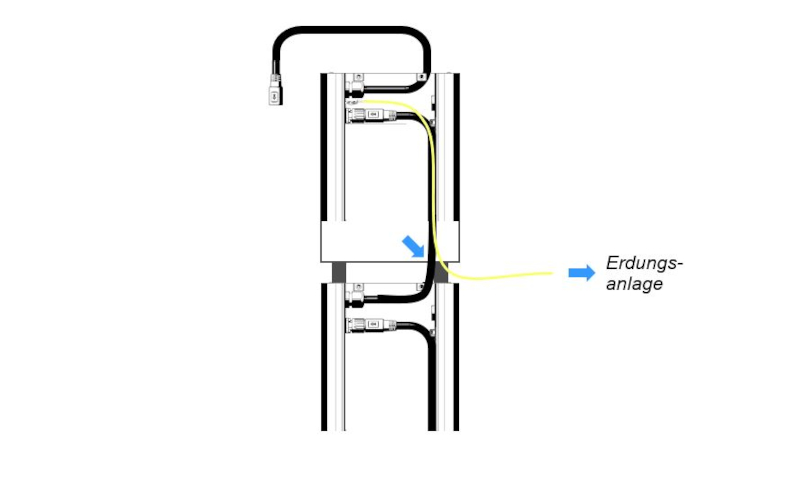

Schritt 12

Führe das Erdungskabel durch den unteren Kabelauslass und verbinde es mit der Erdungsanlage des Gebäudes.

Schritt 13

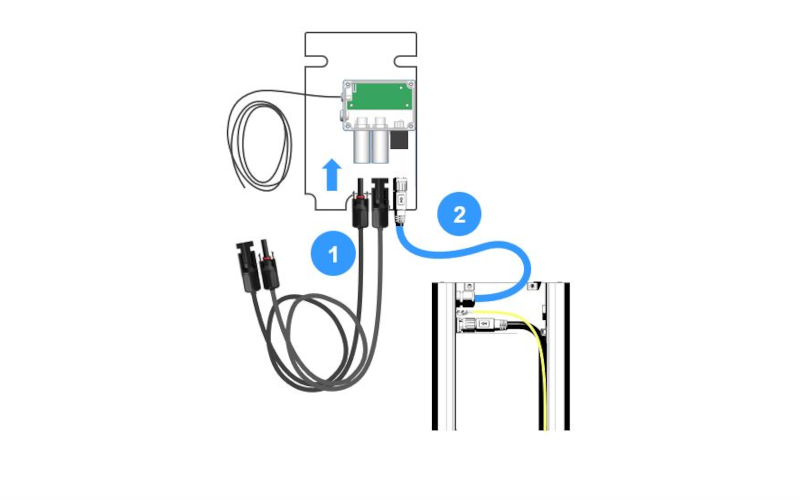

Schließe die MC4-Verbindungskabel (1) und das Batteriemodul (2) an die Steuereinheit an.

Schritt 14

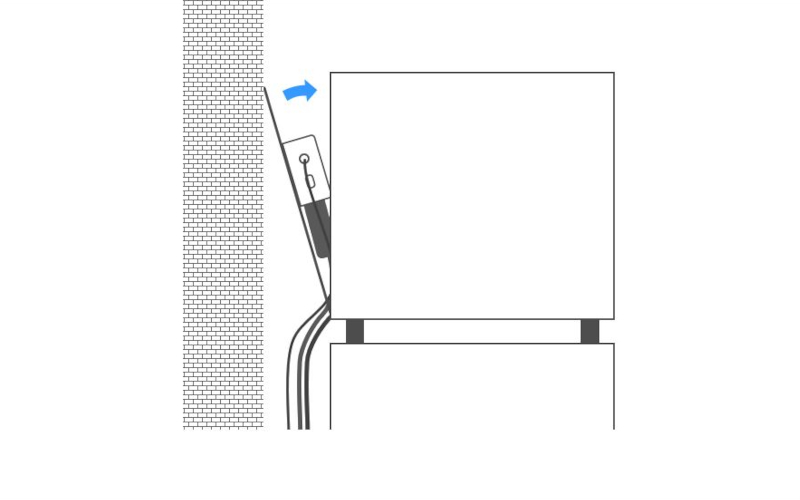

Führe die Kabel durch die Auslässe, setze die Abdeckplatte am unteren Rand der Modulrückseite an und klappe sie hoch.
